Guida all'installazione del pannello per controsoffitto in PVC: spaziatura delle clip, spazi di espansione e prevenzione dell'abbassamento

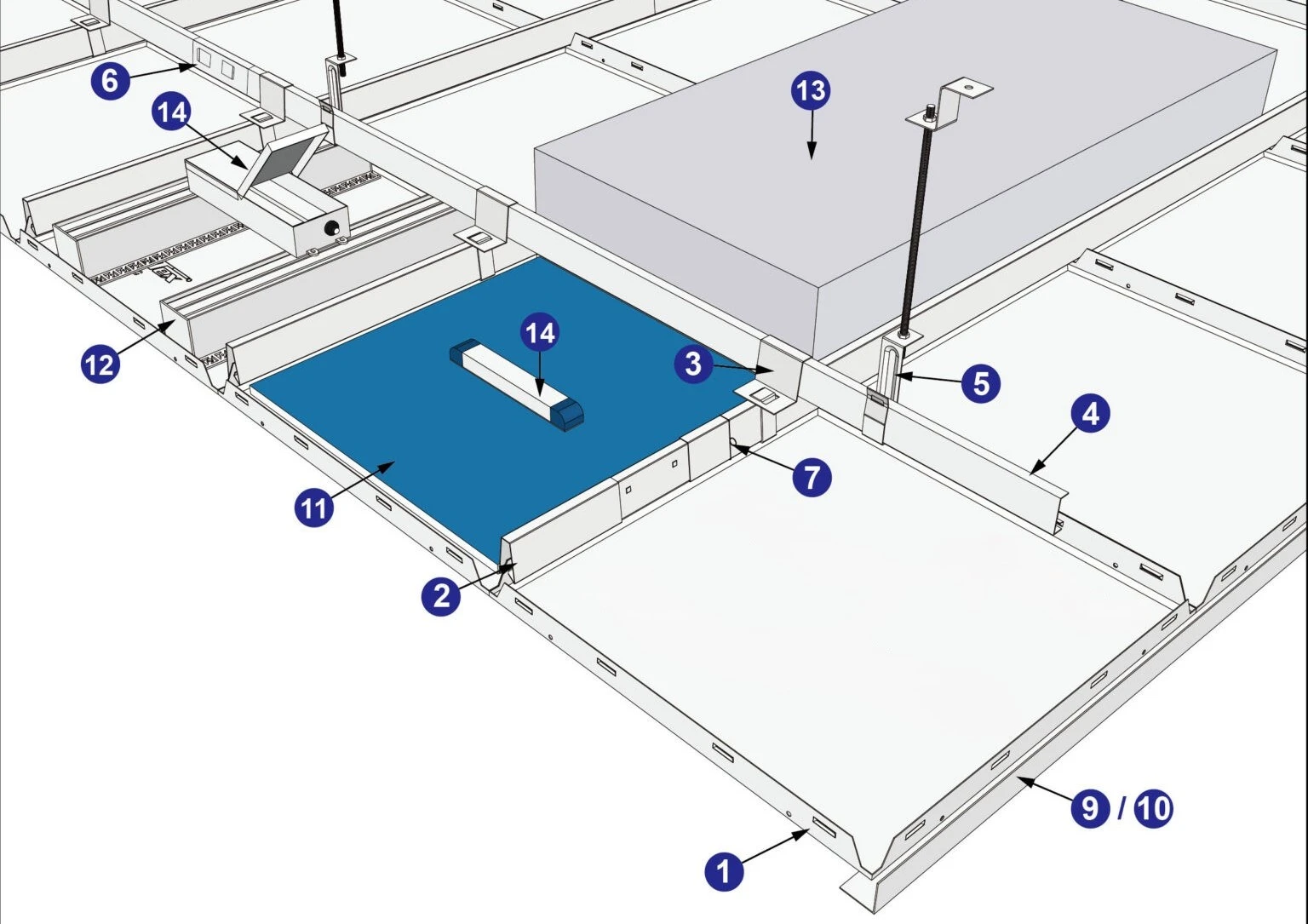

Diagramma schematico della struttura della clip a soffitto

In questa pagina

1. I. Nessuno compra un massimale. Poi un soffitto cede.
2. II. Perché la linea di rifinitura F-merita il quadrato di un costruttore, non è un'ipotesi
3. III. Clip di plastica, clip di metallo - la differenza che senti dopo due estati
4. IV. Il buco
5. V. Pannello morbido, pannello rigido: 300 mm, 400 mm e il numero sulla scheda tecnica che nessuno legge
6. VI. L'elemento da 3 mm che mantiene i soffitti piatti
7. VII. Cosa controllare prima del clic del primo clip

Un pannello per controsoffitto in PVC appena uscito dalla scatola è piatto, leggero e quasi comicamente facile da maneggiare. Un appaltatore può scaricare una stanza piena di pannelli in meno di dieci minuti. È solo dopo-sei mesi, diciotto mesi, a volte tre anni-che le prove di ciò che è accaduto in quei dieci minuti cominciano ad apparire. Una cucitura che si è aperta di mezzo millimetro. Un angolo che scende sotto la linea di rifinitura. Un pannello che a prima vista sembra ancora bello ma che rimbalza quando lo premi con il manico dello spazzolone.

Niente di tutto questo è colpa del materiale. Un soffitto in PVC installato correttamente rimarrà piatto per un decennio o più. I problemi iniziano quando un installatore lo tratta come un soffitto in legno, o in gesso, o qualcosa che può essere semplicemente avvitato e dimenticato. Il PVC è un materiale termoplastico. Si muove. Si espande quando la stanza si riscalda e si contrae quando si raffredda. L'intera metodologia di installazione-il taglio, le clip, la spaziatura, la sequenza-è costruita per accogliere quel movimento senza lasciare che il pannello sfugga alla griglia. Quando la metodologia viene ignorata, il pannello fa esattamente ciò che la fisica gli dice di fare. Fugge.

Le tendenze di ricerca confermano ciò che già sa qualsiasi fornitore che interviene in garanzia. Nei mercati del Sud-Est asiatico e dell’Asia meridionale, le domande più frequenti non riguardano sePannelli per soffitto in PVCsono resistenti all'acqua-o alle termiti-a prova di. Riguardano come installarli su un telaio in legno, quale sistema di clip utilizzare, quanto devono essere distanti tra loro e quale misura, se presente, impedisce a un pannello di cedere sei mesi dopo. Questo articolo riguarda queste domande. Non la brochure risponde. Il sito risponde.

I. Nessuno compra un soffitto. Quindi un soffitto cede.

Il soffitto è l'ultima cosa che si guarda durante una ristrutturazione. Il pavimento viene misurato. Le pareti vengono dipinte. L'illuminazione viene pianificata. Il massimale ottiene tutto il budget rimasto. Non si tratta di un fenomeno regionale. È vero a Jakarta, a Dhaka, a Lagos, in ogni mercato dove il costo di una stanza si conta al metro quadrato e il soffitto è il quadrato invisibile.

La conseguenza è che i pannelli per controsoffitti in PVC-nonostante siano uno dei materiali sopraelevati più pratici sul mercato-vengono regolarmente installati da persone che non hanno mai letto una guida all'installazione. Imparano dalla persona che gli ha insegnato, che ha imparato da qualcun altro, che l'ha capito su un sito nel 2014 e non ha mai avuto motivo di cambiare ciò che funzionava quel giorno. Il metodo si propaga. I pannelli continuano a salire. E a metà tra il terzo e il quinto progetto, un pannello si affloscia e nessuno sa perché, perché prima il metodo aveva sempre funzionato.

Non sempre aveva funzionato. Era sempre stato nel margine della fortuna. Un soffitto installato in una stanza che non supera mai la temperatura di 28 gradi e non vede mai la luce solare diretta tollererà quasi qualsiasi spaziatura delle clip. Lo stesso soffitto in una stanza con una finestra rivolta a ovest-e un tetto di lamiera si espanderà assumendo una forma diversa entro le 14:00. L'installatore che ha lavorato solo nel primo tipo di stanza crederà, onestamente, che il metodo sia valido. Il proprietario della casa nel secondo tipo di stanza chiamerà il fornitore e descriverà un soffitto che assomiglia ad un'amaca.

Le variabili di installazione che contano-la linea di partenza, il tipo e la spaziatura della clip, lo spazio di espansione, il rinforzo attorno ai ritagli-non sono conoscenze nascoste. Sono documentati, testati e coerenti tra i produttori. Il divario non è nelle informazioni. Il divario è nella trasmissione, e la trasmissione si interrompe nel punto in cui la parola scritta incontra il presupposto che questo soffitto possa essere installato come l'ultimo.

II. Perché la linea F-trim merita il quadrato di un costruttore, non un'ipotesi

La scorciatoia più distruttiva nell'installazione del soffitto in PVC avviene prima che un singolo pannello esca dalla scatola. L'installatore misura dalla lastra all'altezza del soffitto prevista in un angolo, segna il muro e utilizza una livella a bolla o una linea di gesso per portare quel segno nella stanza. Il F-trim-il canale perimetrale che sostiene i bordi del pannello-viene avvitato lungo quella linea. Fatto.

Solo che la lastra non è a livello. Non è mai a livello. Negli edifici più vecchi, la deviazione su una campata di quattro-metri può essere di venti o trenta millimetri. Se il F-trim è installato parallelamente alla soletta, il soffitto seguirà la soletta. I pannelli non si afflosceranno. L'intero soffitto sarà inclinato e l'inclinazione sarà invisibile finché qualcuno non appenderà una lampada a sospensione o non guarderà lo spazio tra il soffitto e il telaio di una porta. A quel punto il rivestimento è avvitato, i pannelli sono tagliati e la correzione comporta lo smantellamento dell'intera griglia.

L'alternativa dura dodici minuti. Trova l'angolo più basso della stanza rispetto alla soletta. Trasferisci quel riferimento su tutte e quattro le pareti utilizzando una livella laser o una livella ad acqua. Il F-trim è ora orizzontale indipendentemente da ciò che fa la lastra. Lo spazio risultante tra il rivestimento e la soletta varierà attorno al perimetro, ma il soffitto sarà piatto. Lo spazio viene nascosto dalla modanatura della corona o lasciato come una linea d'ombra. È un dettaglio che nessuno vede, ma se fosse fatto male tutti se ne accorgerebbero.

C'è una seconda misurazione che conta in questa fase, ed è la profondità del rivestimento F-rispetto allo spessore del pannello. Un pannello per controsoffitto standard in PVC ha uno spessore compreso tra 5 mm e 8 mm, dove 5 mm sono i più comuni nelle applicazioni per soffitti residenziali in climi umidi. La fessura di rivestimento F- dovrebbe accogliere il pannello con circa 1 mm di gioco verticale-non stretto, né allentato. Un pannello che aderisce saldamente alla fessura del rivestimento non può espandersi nello spazio alle estremità. Un pannello troppo allentato trema quando una porta sbatte. Nessuno dei due problemi è visibile durante l'installazione. Entrambi sono udibili entro una settimana.

III. Clip in plastica, clip in metallo - la differenza che senti dopo due estati

Le clip da soffitto in PVC svolgono una funzione e non è quella che la maggior parte delle persone presume. La clip non sostiene il pannello. Il pannello è abbastanza leggero da far sì che la gravità venga appena percepita. La clip resiste a due forze: l'espansione termica, che spinge il pannello lateralmente, e il ciclo di umidità, che può causare l'incurvamento del pannello tra i punti di supporto. Una clip che fallisce nel secondo compito lascia il pannello in posizione ma introduce uno spazio tra i pannelli adiacenti poiché la forza di espansione supera la presa della clip.

Sul campo dominano due tipi di clip. Le clip di plastica, solitamente polipropilene stampato a iniezione-, si inseriscono in una guida di metallo o direttamente in un listello di legno. Costano meno e si installano più velocemente. La loro modalità di guasto è lo scorrimento termico: dopo un numero sufficiente di cicli di riscaldamento, la ganascia di plastica che afferra la linguetta del pannello si rilassa di una frazione di millimetro. La frazione si accumula. Una fila di dieci pannelli, ciascuno dei quali perde 0,2 mm di aderenza, apre uno spazio di 2 mm all'estremità. Nessuno lo misura perché il divario si sviluppa nell'arco di mesi, non di ore, e quando è abbastanza ampio da poterlo notare, l'installatore è impegnato in un altro progetto.

Le clip metalliche-in acciaio per molle zincato, in genere con uno spessore compreso tra 0,4 mm e 0,6 mm-non strisciano. Mordono la linguetta del pannello con una forza che non si degrada nel tempo. Il compromesso è lo sforzo di installazione. Una clip in metallo richiede una forza di inserimento maggiore rispetto a una in plastica, il che significa che il pollice dell'installatore sarà dolorante alla fine della giornata e la tentazione di distanziare maggiormente le clip aumenta. Questo è il compromesso-che la documentazione del prodotto menziona raramente: la clip-con le prestazioni più elevate è quella che l'installatore molto probabilmente salterà.

Ciò che distingue un sistema a clip che dura da uno che non dura non è solo il materiale. È la combinazione di forza di clip e spaziatura. Una clip in plastica a centri di 300 mm può mantenere un pannello più piatto rispetto a una clip in metallo a centri di 600 mm. Il progettista che non specifica la spaziatura ha delegato una delle decisioni di installazione più importanti a chi impugna l'avvitatore quel giorno. Per un confronto più ampio tra le prestazioni dei materiali del controsoffitto sotto stress di installazione-e il modo in cui il PVC mantiene la sua geometria rispetto alle alternative in gesso e fibra minerale-l'analisi nel nostroconfronto dei materiali del soffittol'articolo spiega cosa fa ciascun substrato quando la temperatura aumenta e il numero di clip diminuisce.

IV. Il Buco

I downlight accadono. Un installatore taglia un'apertura circolare in un pannello del soffitto in PVC con una sega a tazza, fa passare il cablaggio e fissa l'apparecchio. Il pannello attorno al ritaglio è ora strutturalmente compromesso. Un pannello intero distribuisce il proprio peso e le eventuali sollecitazioni di espansione in modo uniforme su tutta la sua larghezza. Un pannello con un foro di 90 mm al centro concentra la sollecitazione nella sezione trasversale rimanente più debole-, ovvero la stretta striscia di PVC tra il ritaglio e il bordo del pannello.

Ciò che accadrà dopo dipenderà dal fatto che la striscia sia stata rinforzata o meno. Nella maggior parte delle installazioni residenziali, non lo è. Il pannello si inchina. L'arco inizia dal ritaglio, perché è lì che il materiale ha la minore rigidità, e si propaga verso l'esterno lungo l'asse del pannello. Nel giro di un anno, il soffitto attorno a ogni downlight nella stanza scende leggermente al di sotto del piano generale. L'effetto è discreto-pochi millimetri di deflessione-ma l'illuminazione lo rileva immediatamente. Un soffitto illuminato dall’alto proietta ombre che un soffitto piatto non fa.

La tecnica di rinforzo non è complicata. Un listello secondario o una croce-noggin, installato dietro il ritaglio e avvitato nei due profilati principali adiacenti, colma la sezione indebolita. Il pannello è supportato in quattro punti attorno al foro invece che in due. Il costo del materiale è una lunghezza di 300 mm di profilo in legno o alluminio. Il costo in termini di tempo è di circa due minuti per ritaglio. Su un soffitto con sei downlight, la manodopera aggiuntiva totale è di dodici minuti. La chiamata in garanzia che deriva dal non farlo consuma almeno mezza giornata. Anche il calcolo non è complicato, ma è invisibile a un installatore pagato al metro quadrato.

La stessa logica si applica a qualsiasi penetrazione. Aperture della ventola di scarico. Portelli di accesso. Bocchette dell'aria condizionata. Qualsiasi ritaglio più grande di 50 mm in qualsiasi dimensione crea una concentrazione di sollecitazioni. La soluzione è sempre la stessa: colmare la zona debole con un elemento di supporto dietro il pannello. Per i sistemi a soffitto in-spazi con elevata umidità-cucine, bagni, balconi coperti-l'approccio descritto nella nostra guidaSistemi di controsoffitti in PVCillustra il modo in cui lo spessore del pannello, la ventilazione e la densità-del ritaglio della luce interagiscono negli ambienti umidi.

Una croce-nascosta dietro l'apertura del downlight ridistribuisce la tensione intorno al ritaglio e previene la causa più comune dell'abbassamento localizzato del soffitto.

V. Pannello morbido, pannello rigido: 300 mm, 400 mm e il numero sulla scheda tecnica che nessuno legge

Non tutti i pannelli per controsoffitti in PVC hanno la stessa rigidità. La variabile è la densità e l’intervallo è ampio. Un pannello compreso tra 0,45 e 0,55 g/cm³, comune nei prodotti di qualità economica-nei mercati dell'Asia meridionale, è visibilmente flessibile. Puoi fletterne a mano una lunghezza di due-metri senza troppi sforzi. Un pannello da 0,60 a 0,70 g/cm³, che è il segmento da medio-a-premium, è notevolmente più rigido. Si flette ancora, ma reagisce.

La spaziatura tra le clip che funziona per il primo tipo di pannello non funzionerà per il secondo e la modalità di guasto si propaga in entrambe le direzioni. Un pannello morbido installato su centri di clip progettati per un pannello rigido si affloscerà tra i supporti perché la campata è troppo ampia per il modulo di flessione del materiale. Un pannello rigido installato su clip center progettati per un pannello morbido rimarrà piatto ma l'installatore avrà sprecato tempo e materiale con clip non necessarie, il che raramente costituisce un reclamo ma rappresenta comunque un costo incorporato nel progetto.

Il numero che lega la rigidezza alla spaziatura non è nascosto. È stampato nella sezione installazione della scheda tecnica e non viene quasi mai letto. Per pannelli con densità pari o superiore a 0,60 g/cm³, in ambienti senza variazioni estreme di temperatura è generalmente sufficiente una distanza di clip di 400 mm tra i supporti. Per pannelli inferiori a 0,55 g/cm³, tale numero scende a 300 mm. La differenza di 100 mm sembra banale. Su un soffitto lungo cinque metri, significa una fila in più di clip e forse venti minuti di lavoro. Il problema è che l'installatore non conosce la densità del pannello e non la chiede. Il pannello arriva sul posto in una scatola sigillata e assomiglia a qualsiasi altro pannello in PVC che l'installatore abbia mai utilizzato.

Esiste un semplice test sul campo che richiede circa otto secondi. Tenere il pannello per un'estremità, in orizzontale, con due metri senza supporto. Se la punta scende più di una mano sotto l'orizzontale sotto il suo stesso peso, la densità del pannello rientra nell'intervallo morbido e la spaziatura delle clip deve essere ridotta a 300 mm o meno. Se la punta si muove appena, 400 mm reggeranno. Questo non è un metodo di laboratorio ma è correlato abbastanza bene con il modulo di flessione per guidare la decisione il giorno in cui la decisione deve essere presa. La scheda tecnica del fornitore potrebbe trovarsi da qualche parte in una cartella di progetto, ma l'installatore è in piedi sotto i travetti con un avvitatore e il pannello successivo in mano.

VI. L'elemento da 3 mm che mantiene i soffitti piatti

Il PVC si espande per tutta la sua lunghezza quando riscaldato. Il coefficiente è di circa 0,05-0,08 mm per metro per grado Celsius, a seconda della formulazione e del contenuto di riempitivo. In una stanza che passa da 22 gradi all'alba a 38 gradi a metà pomeriggio-comune nei climi tropicali con spazi sul tetto non isolati-un pannello di tre-metri cresce di circa 2,4 mm e 3,8 mm nel corso di una giornata. Di notte si rimpicciolisce. Il ciclo si ripete quotidianamente per la vita dell'edificio.

Se le estremità del pannello vengono fissate saldamente al rivestimento F-durante l'installazione, l'espansione quotidiana non avrà alcun posto dove andare. Il pannello si deforma. La fibbia inizia nel mezzo, perché è lì che la sollecitazione di compressione è massima e appare come un'onda nel piano del soffitto. Inizialmente l'onda è alta circa 5 mm. La situazione peggiora ad ogni ciclo poiché il PVC cede leggermente sotto la compressione e la fibbia diventa permanente.

La soluzione è uno spazio deliberato di-3 mm su ciascuna estremità di ogni pannello, misurato con un distanziatore o un pezzo di cartone piegato o qualsiasi oggetto piatto che l'installatore ha in tasca. Il pannello viene inserito completamente nel rivestimento F a un'estremità, tirato indietro di 3 mm e agganciato. L'estremità opposta riceve lo stesso trattamento. Il margine di espansione totale è di 6 mm per pannello. Nella scheda tecnica di un produttore responsabile, questo numero appare in grassetto. Sul posto appare se l'appaltatore insiste e scompare se nessuno controlla.

Lo spazio è invisibile una volta completato il soffitto. Il rivestimento F-lo nasconde. La linea d'ombra tra il rivestimento e il pannello maschera il fatto che il pannello è mobile. Ma il divario è fisicamente presente, ed è l’unica ragione per cui un tetto installato a febbraio non cede ad agosto. Per le installazioni a pavimento soggette alla stessa dilatazione fisica, si applicano le regole di spaziatura dettagliate nel nsguida allo spazio di dilatazioneapplica lo stesso principio a un piano diverso e le conseguenze di sbagliare sul pavimento sono più forti ma non per questo meno prevedibili.

VII. Cosa controllare prima del primo clic sulla clip

In un soffitto in PVC, il momento che determina la durata di vita del soffitto non è quando viene montato l'ultimo pannello. È l'intervallo di tempo che intercorre tra il momento in cui la griglia è completa e il momento in cui viene ritagliato il primo pannello-solitamente un periodo di quindici o venti minuti in cui l'installatore controlla il telaio e rileva i problemi che verranno visualizzati in seguito oppure li accetta come sufficientemente vicini. La capacità di distinguere tra i due non è sempre presente sugli strumenti.

Il controllo del telaio che conta ha cinque punti. Il primo: il F-trim è orizzontale su tutto il perimetro, indipendente dalla soletta? Se la risposta richiede l'osservazione della lastra per essere confermata, la risposta è sbagliata. La seconda: i corridori sono alla stessa altezza su tutta la campata? Una guida più alta di 2 mm rispetto alla guida vicina crea un solco nel soffitto che fa sì che la luce venga catturata ad un angolo basso. Il terzo: la spaziatura delle clip è coerente e corrisponde alla densità del pannello che sta effettivamente aumentando anziché alla densità ipotizzata nel preventivo? Il quarto: sono state identificate tutte le posizioni dei ritagli e il ponte è stato installato prima che i pannelli venissero montati e non dopo che i ritagli sono stati realizzati? L'adeguamento di un ponte dietro un pannello già-tagliato è lento, frustrante e di solito viene saltato. La quinta: è presente in cantiere un distanziatore da 3 mm e viene utilizzato su ogni estremità del pannello?

Nessuno di questi controlli richiede attrezzature specializzate. Una livella a bolla. Un metro a nastro. Un distanziatore coerente. Occhio al telaio prima che i pannelli si alzino. La finestra temporale è breve e la pressione per iniziare il ritaglio è reale, ma la differenza tra un fotogramma controllato e uno presunto è di circa tre anni di soffitto piatto rispetto a diciotto mesi prima del primo richiamo. Per i lettori coinvolti nella specifica dei materiali su più sistemi di soffitto e parete-dove la stessa disciplina a livello di telaio-determina se una stanza sembra finita oguida alle specifiche dei materialicollega le scelte del soffitto alle selezioni del pavimento e delle pareti che condividono lo stesso substrato.

Il divario tra una linea retta e un soffitto dritto

Un pannello del soffitto in PVC che si piega, si deforma o si apre sulle cuciture non è un difetto del materiale. È un record. Registra lo spazio di espansione che non è stato lasciato, la spaziatura della clip che è stata allungata, il ritaglio che non è stato colmato, la linea di partenza che è stata presupposta anziché misurata. Il materiale in sé è notevolmente tollerante alle condizioni del sito-umidità, condensa, colpi occasionali di straccio dal basso-ma non tollera l'installazione in contrasto con la sua stessa fisica. Nessun materiale termoplastico lo è.

Ciò che rende questa conoscenza utilizzabile non è la sua complessità. È semplice. Il F-trim ha bisogno di un laser. Le clip necessitano di una spaziatura adeguata alla densità del pannello. Le estremità del pannello necessitano di 3 mm di aria. I ritagli necessitano di un pezzo di supporto. Le informazioni stanno su un unico foglio di carta e sono disponibili da quando è stata inventata la categoria di prodotto. Il motivo per cui non sempre raggiunge il sito è istituzionale, non tecnico: le catene di fornitura separano le persone che producono i pannelli da quelle che li installano e la carta che viaggia con la scatola è spesso il tipo sbagliato di carta-una brochure di marketing quando l'installatore aveva bisogno di una-lista di controllo di installazione di una pagina nella lingua locale.

Un soffitto piatto è il risultato predefinito quando la cornice è corretta, gli spazi sono corretti e le clip sono corrette. Un soffitto che non è piatto è il risultato di una di queste tre cose sbagliate. Non è un mistero e non porta sfortuna. È una linea che si misurava con uno sguardo quando serviva un quadrato.
