Pannello per coestrusione di PVC cinese-: tipi di strati di copertura, qualità del legame e cosa separa un foglio co-estruso dal rischio di delaminazione

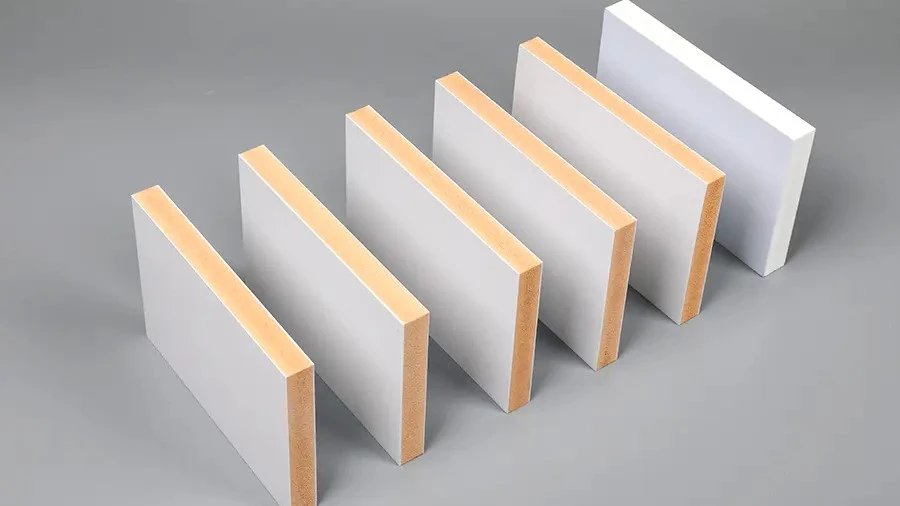

Sezione trasversale del bordo-di un pannello in PVC co-estruso che rivela il sottile strato di copertura incollato al substrato del nucleo in schiuma.

In questa pagina

1. Una tavola con due personalità: cosa significa effettivamente "co-estruso" in fustella
2. Lo strato polimerico da 0,05 mm che cambia tutto sulla tavola
3. Ciò che il limite acquista che il core non può fornire - e cosa non può risolvere
4. Co-estruso, Celuka, schiuma-libera: tre tavole, tre fasce di prezzo, una decisione
5. Il legame nessuno lo mette alla prova finché il cappuccio non si stacca
6. Interni ed esterni sono tavole diverse - anche quando sembrano identiche
7. Leggere una scheda tecnica di co-estrusione quando il fornitore definisce tutto "premium"

I pannelli in PVC co-estruso occupano una posizione scomoda nel mercato dei fogli in schiuma. È visibilmente più costoso del cartone standard, spesso dal 15 al 30% per-foglio, ma la caratteristica che giustifica il premio-uno strato superiore di polimero solido legato al nucleo in schiuma-è funzionalmente invisibile sotto una normale ispezione. Non è possibile vedere il livello limite dall'altra parte del magazzino. Non puoi sentirlo facendo scorrere un pollice sulla superficie. Se il processo di co-estrusione è stato eseguito correttamente, il cappuccio e il nucleo si presentano come un unico materiale e l'acquirente può fidarsi del fatto che il premio ha acquistato qualcosa di reale piuttosto che un termine di marketing su una fattura.

Questa invisibilità crea un'asimmetria di mercato che favorisce i fornitori che parlano di co-estrusione rispetto a coloro che la progettano. UNPannello di co-estrusione in PVCnon è definito dalla presenza di due flussi di fusione che si incontrano su una filiera. È definito dal fatto che questi due flussi di fusione formino un legame durevole e funzionale che fornisce proprietà prestazionali specifiche che il materiale del nucleo non può fornire da solo. La distanza tra "pannello a due-strati" e "co-estrusione ingegnerizzata" viene misurata in termini di chimica del coperchio, forza di adesione, uniformità dello spessore dello strato e volontà del fornitore di documentare queste variabili invece di indicare la parola "co-estruso" e passare al prezzo.

Questo articolo esamina cos'è effettivamente un pannello in PVC co-estruso, come distinguere uno strato di copertura funzionale da uno cosmetico e dove la co-estrusione risolve problemi reali rispetto a quando applica una soluzione premium a un problema che un pannello più economico potrebbe gestire.

I. Una tavola con due personalità: cosa significa effettivamente "Co-estruso" alla fustella

In una linea di estrusione di schiuma standard, una formulazione entra nell'estrusore, un flusso di fusione esce dallo stampo e un materiale forma il pannello. La superficie e il nucleo sono chimicamente identici. Qualsiasi differenza di densità tra la pelle e il centro è un effetto collaterale fisico di un raffreddamento più rapido sulla parete dello stampo, non una scelta di progettazione. In una linea di co-estrusione, due estrusori separati alimentano due diverse formulazioni in un singolo blocco di alimentazione o filiera multi-manifold, dove si incontrano come strati fusi distinti ed escono dalla filiera come un foglio unificato con composizioni superficiali e centrali discrete e intenzionalmente diverse.

La sfida ingegneristica è apparentemente semplice da descrivere e veramente difficile da eseguire. I due flussi di fusione devono arrivare allo stampo a temperature sufficientemente vicine da poter fluire insieme senza shock termico all'interfaccia. La loro viscosità del fuso deve essere sufficientemente simile da impedire che uno strato penetri attraverso l'altro, creando variazioni di spessore o, in casi estremi, un nucleo che perfora il cappuccio e si espone sulla superficie del foglio. I loro coefficienti di dilatazione termica devono essere sufficientemente abbinati da evitare che il foglio finito si arricci mentre si raffredda-uno strato di copertura che si restringe più del nucleo trascina il pannello concavo sul lato della copertura; un cappuccio che si restringe meno lo spinge convesso. E l’intero sistema deve funzionare a una velocità di linea commercialmente sostenibile, il che significa che il tempo di permanenza dei due fusioni per formare un legame all’interfaccia viene misurato in frazioni di secondo.

Quando tutte queste variabili vengono controllate entro le specifiche, il risultato è un pannello in cui lo strato di rivestimento e il nucleo funzionano come un'unica unità strutturale e il rivestimento fornisce una proprietà superficiale che il materiale del nucleo non potrebbe mai ottenere a un costo equivalente. Quando uno di essi esce dal raggio d'azione, il risultato è una tavola che sembra a posto sul pavimento del magazzino e fallisce nella fabbricazione-la copertura si delamina durante il routing, o si forma una bolla sotto una lampada di polimerizzazione UV, o si separa dal nucleo durante la termoformatura quando i due strati si allungano a velocità diverse.

Una linea di produzione di co-estrusione con estrusori separati che alimentano un singolo stampo per produrre un foglio a due-strato con formulazioni distinte di cappuccio e nucleo.

II. Lo strato polimerico da 0,05 mm che cambia tutto sulla tavola

Lo strato di copertura su un pannello in PVC co-estruso ha in genere uno spessore compreso tra 0,05 mm e 0,50 mm-all'incirca lo spessore di un foglio di carta da ufficio nella parte inferiore e di una carta di credito nella parte superiore. Questa quantità apparentemente insignificante di materiale comporta una responsabilità sproporzionata. È la superficie che riceve l'inchiostro, la barriera che blocca i raggi UV, la pelle che resiste ai graffi e l'aspetto cosmetico che l'utente finale guarderà per tutta la vita del prodotto. Uno strato di copertura troppo sottile, o scarsamente legato, o realizzato con la chimica sbagliata, compromette ognuna di queste funzioni.

La decisione sul materiale del cappuccio è il momento in cui una specifica di co-estrusione ne rivela l'intento ingegneristico. Un cappuccio in PVC rigido modificato è la scelta più comune perché si lega facilmente al nucleo in schiuma di PVC-stessa famiglia di polimeri, viscosità di fusione compatibili e disadattamento minimo in termini di espansione termica. Migliora la durezza della superficie e la ricettività della stampa abbastanza da giustificare il premio di co-estrusione per le applicazioni per interni. Ma non risolve il problema dei raggi UV, perché il PVC stesso si degrada sotto la luce ultravioletta, indipendentemente dal fatto che si trovi nel cappuccio o nel nucleo.

L'ASA, o acrilonitrile-stirene-acrilato, è il materiale che trasforma un pannello in PVC co-estruso da un prodotto per interni in uno per esterni. L'ASA non contiene doppi legami nella sua struttura polimerica che i raggi UV possono attaccare, il che significa che non ingiallisce, non sfarina o si infragilisce alla luce del sole come fa il PVC. Uno strato protettivo di ASA da 0,10 mm fornisce una protezione UV maggiore rispetto a qualsiasi carico pratico di TiO₂ e stabilizzanti UV dispersi nell'intero spessore di un pannello solo in PVC-, poiché l'ASA blocca fisicamente i raggi UV prima che raggiungano il substrato in PVC. Il compromesso- è che l'ASA costa molte volte di più del PVC per chilogrammo e la sua reologia di fusione è abbastanza diversa dal PVC che il mantenimento dell'uniformità dello strato sulla filiera richiede un controllo del processo più rigoroso.

III. Cosa compra il Cap che il Core non può fornire - e cosa non può risolvere

Uno strato di copertura co-estruso modifica le proprietà superficiali di un pannello in schiuma di PVC in quattro modi importanti per la fabbricazione e la durata. Inoltre, non riesce a modificare tre aspetti che gli acquirenti a volte presumono che risolva, e il divario tra i quattro vantaggi reali e i tre falsi presupposti è il motivo per cui vengono commessi errori di acquisto della co-estrusione.

Ciò che il tappo offre effettivamente.Innanzitutto, la durezza superficiale. Un rivestimento in PVC o ASA solido ha una durezza Shore D di 65–80, rispetto a circa 45–55 della superficie interna in schiuma di un pannello in schiuma libera-. Ciò significa che il cappuccio resiste ai graffi derivanti dalla manipolazione, dagli strumenti di taglio e dal-contatto dell'utente finale-un vantaggio significativo per gli espositori e la segnaletica di vendita al dettaglio che vengono toccati, appoggiati e puliti ripetutamente. In secondo luogo, la levigatezza della superficie e il controllo della porosità. Uno strato di copertura è una pellicola solida continua senza cellule di schiuma, il che significa che non ci sono fori di spillo in cui l'inchiostro può scomparire e nessuna struttura superficiale che interferisce con il posizionamento dei punti dei mezzitoni. Terzo, protezione UV, ma solo quando il cappuccio è ASA o una formulazione acrilica stabilizzata ai raggi UV-. Un cappuccio in PVC non fornisce alcun miglioramento UV significativo rispetto a una skin Celuka standard. In quarto luogo, la resistenza chimica, in particolare con i cappucci a base di PMMA-che resistono ai solventi di pulizia, agli alcoli e agli acidi delicati che inciderebbero o ammorbidirebbero una superficie in PVC non protetta.

Ciò che il tappo non offre.Innanzitutto, il tappo non aumenta la rigidità flessionale della tavola. La rigidità è una proprietà di massa determinata dalla densità e dallo spessore. Uno strato di copertura da 0,10 mm fornisce una resistenza alla flessione trascurabile. Un pannello co-estruso da 0,55 g/cm³ con cappuccio ha essenzialmente lo stesso modulo di flessione di un pannello Celuka standard da 0,55 g/cm³ senza. In secondo luogo, il tappo non migliora la capacità di tenuta della vite-. La resistenza all'estrazione della vite-è determinata dalla densità del nucleo e dall'area di impegno della filettatura. Il tappo è irrilevante per questo parametro prestazionale perché la testa della vite poggia sulla superficie del tappo, ma le filettature si incastrano in profondità nel nucleo. In terzo luogo, il coperchio non rende un nucleo infiammabile non-infiammabile. Un pannello estruso-co-classificato ignifugo richiede ritardanti di fiamma nella formulazione principale. Uno strato superiore con additivi ritardanti di fiamma-ma un nucleo non trattato brucerà dall'interno una volta che la fiamma raggiunge il nucleo attraverso un bordo tagliato o un foro per la vite.

IV. Co-estruso, Celuka, schiuma-libera: tre tavole, tre prezzi, una decisione

Ogni acquisto di pannelli in schiuma di PVC implica una decisione sulla qualità della superficie richiesta dall'applicazione e su quanto pagare per essa. Capire dove si colloca la co-estrusione tra i processi più economici da un lato e quelli più costosi dall'altro non è un esercizio teorico. È la differenza tra pagare per le prestazioni di cui hai bisogno e pagare per prestazioni che non utilizzerai mai.

La logica decisionale fluisce dall'ambiente applicativo verso l'esterno. Se la scheda verrà utilizzata in interni con illuminazione controllata e manipolazione moderata, la coestrusione-con rivestimento in PVC o-Celuka sono entrambe praticabili e la scelta dipende se il miglioramento incrementale della qualità di stampa giustifica il premio di co-estrusione per quello specifico output grafico. Se la tavola è esposta alla luce del sole, alla pioggia o a sbalzi di temperatura, la scelta si restringe rapidamente: una tavola coestrusa con rivestimento ASA--o un materiale completamente diverso. Non esiste una via di mezzo in cui un cappuccio in PVC o una pelle Celuka garantiscono una significativa durata all'aperto. La fisica UV non è ambigua. Il PVC si degrada sotto i raggi UV. L'ASA no. Pagare per un cappuccio in PVC su una tavola destinata all'uso esterno significa pagare per una funzionalità premium che non affronta la modalità di guasto dominante.

Una trattazione più approfondita del confronto tra i processi Celuka e quelli della schiuma libera-a schiuma libera-della morfologia della schiuma di copertura, della formazione della pelle e delle implicazioni per la qualità della superficie e la stampa-è disponibile nel nostro articolo sule differenze tra le superfici dei pannelli in PVC Celuka e-a schiuma libera. Per gli acquirenti che stanno valutando la co-estrusione insieme ai processi standard, tale confronto fornisce il riferimento rispetto al quale misurare il premio di co-estrusione.

V. Il legame che nessuno mette alla prova finché il cappuccio non si stacca

L'adesione tra gli strati-la forza del legame tra la copertura e il nucleo-è la variabile specifica che separa la co-estrusione funzionale dalla costruzione estetica a due-strati e non viene quasi mai testata dall'acquirente. L'omissione è comprensibile. Il test di adesione richiede il taglio di una sezione trasversale-, il tentativo di staccare la copertura dal nucleo con una forza controllata e l'ispezione della modalità di cedimento per determinare se la separazione è adesiva, all'interfaccia, o coesiva, all'interno di uno degli strati. Niente di tutto ciò può essere fatto con un metro a nastro e un'ispezione visiva nell'area di ricezione.

Ma l’adesione dell’interstrato è il fallimento che genera le richieste di garanzia più costose. Un pannello co-estruso che è stato inserito in scritte, verniciato e installato sulla vetrina di un negozio rivolto a ovest, verso il sole pomeridiano, subirà un ciclo termico quotidiano. La copertura e il nucleo si espandono e si contraggono a velocità leggermente diverse-ASA ha un coefficiente di espansione termica lineare inferiore di circa il 20-30% rispetto alla schiuma di PVC rigido. Ogni ciclo applica uno stress di taglio all'interfaccia. Se il legame tra gli strati è marginale, lo stress si accumula sotto forma di separazioni microscopiche che si trasformano in bolle visibili e infine nella delaminazione del cappuccio su un'area misurata in centimetri quadrati anziché in millimetri quadrati.

Ciò che rende questa modalità di fallimento particolarmente insidiosa è il suo ritardo. Un cartone co-estruso con scarsa adesione tra gli strati supera l'ispezione in entrata, viene elaborato in modo pulito attraverso il routing e la stampa e viene spedito al cliente con un aspetto impeccabile. La delaminazione appare mesi dopo, innescata dall’effetto cumulativo dei cicli termici che nessun test di fabbrica replica. Nel momento in cui il guasto è visibile, la scheda è stata fabbricata, spedita, installata e fatturata-e il costo della sostituzione include non solo il materiale ma anche la manodopera di fabbricazione, la stampa, la spedizione, la manodopera di installazione e il danno al rapporto con il cliente.

VI. Per interni ed esterni sono tavole diverse - anche quando sembrano identiche

Un pannello in PVC co-estruso bianco con una copertura in PVC e un pannello in PVC co-estruso bianco con una copertura ASA sembrano uguali sotto l'illuminazione del magazzino. Sono lo stesso colore, lo stesso livello di brillantezza, lo stesso spessore, la stessa densità. Questa equivalenza visiva è all'origine di un fallimento ricorrente nella catena di fornitura: una scheda per interni-viene venduta, spedita, fabbricata e installata in un'applicazione per esterni perché nessuno nella catena ha guardato oltre l'aspetto e la chimica del tappo. La scheda sembra a posto. Funziona correttamente. Si guasta presto e il fallimento è attribuito alla "qualità del pannello in PVC" piuttosto che all'errore di specifica che ha selezionato un prodotto per interni per un lavoro per esterni.

La distinzione tra interni{0}}esterni nel pannello co-estruso non è una questione di grado. È un interruttore materiale binario. Un pannello con copertura in PVC è un prodotto per interni, indipendentemente da ciò che suggerisce la letteratura di marketing. Una tavola con cappuccio ASA è un prodotto-adatto per l'outdoor. Esistono formulazioni intermedie-cappucci in PVC con elevato carico di stabilizzante UV, co-cappucci estrusi con PVC misto-leghe ASA-che pretendono di colmare il divario. Questi prodotti costano di più rispetto ai pannelli con rivestimento in PVC-standard e hanno prestazioni migliori in caso di invecchiamento accelerato, ma non raggiungono la resistenza ai raggi UV di un cappuccio in ASA puro perché la frazione di PVC nel cappuccio è ancora vulnerabile alla fotodegradazione. Per le applicazioni in cui la durata di servizio prevista supera i cinque anni e prevede la luce solare diretta, le formulazioni intermedie rappresentano un compromesso che costa vicino a un limite ASA senza garantire la longevità del limite ASA-.

La questione più ampia di come cambiano le specifiche dei pannelli in PVC quando un cartello si sposta da un ambiente interno a uno esterno-coprendo non solo la chimica del tetto ma anche i requisiti di densità, la compatibilità dei dispositivi di fissaggio e la capacità di dilatazione termica-è trattata nel nostro articolo suDifferenze nelle specifiche dei pannelli pubblicitari in PVC per interni ed esterni. Per gli acquirenti che acquistano nello specifico cartone co-estruso, l'articolo fornisce il contesto ambientale per la decisione relativa al materiale di copertura-discussa qui.

VII. Leggere una scheda tecnica della co-estrusione quando il fornitore definisce tutto "Premium"

La parola "premium" appare su gran parte delle schede tecniche dei pannelli in PVC co-estruso e non fornisce esattamente alcuna informazione tecnica. È un segnaposto di marketing che occupa lo spazio in cui dovrebbero trovarsi la designazione del materiale del cappuccio, la specifica dello spessore dello strato e il risultato del test di resistenza del legame. Leggere oltre richiede di sapere quali voci sulla scheda tecnica hanno un reale valore diagnostico e quali sono riempitivi standard che ogni fornitore elenca indipendentemente dalla qualità del prodotto.

Le voci che contano, in ordine decrescente di valore diagnostico, sono queste. Innanzitutto, la designazione del materiale del cappuccio con un nome specifico di polimero o lega-"ASA", "PMMA", "PVC rigido" o "PVC-miscela ASA"-non "cappuccio polimerico" o "strato protettivo". Un fornitore che non nomina la composizione chimica del tappo sta utilizzando un materiale che non vuole divulgare, il che è improbabile dato che ASA e PMMA sono polimeri industriali ben noti, oppure sta utilizzando l'opzione più economica disponibile e spera che l'acquirente non ne sappia abbastanza per chiedere. In secondo luogo, lo spessore dello strato di copertura con una tolleranza-"0,12 ± 0,02 mm"-non "circa 0,1 mm" o nessuna specifica di spessore. Lo spessore del cappuccio determina la quantità di materiale disponibile prima che i raggi UV raggiungano il nucleo o prima che la levigatura e la preparazione della superficie raggiungano la schiuma sottostante. In terzo luogo, il risultato del test di adesione tra gli strati con lo standard di prova citato, come discusso nella sezione precedente.

In quarto luogo, il rapporto del test di resistenza agli agenti atmosferici, se la tavola viene venduta come adatta per l'outdoor-. Il riferimento minimo è l'esposizione ASTM G154 QUV per 2.000 ore con Delta E, ritenzione della brillantezza ed eventuali modifiche visive della superficie documentate. Un pannello che dichiara la durabilità all'esterno senza un rapporto sull'invecchiamento accelerato sta facendo una dichiarazione senza prove. In quinto luogo, la densità del materiale del nucleo-il cappuccio di co-estrusione è una caratteristica della superficie e non modifica la densità del nucleo. Un pannello co-estruso con densità interna di 0,45 g/cm³ è un pannello leggero con una superficie dura, non un pannello strutturale. Se l'applicazione richiede rigidità e tenuta delle viti-, la densità del nucleo determina comunque tali proprietà indipendentemente dal materiale di cui è fatto il cappuccio.

Una scheda tecnica che fornisce questi cinque valori-chimica del cappuccio, spessore del cappuccio con tolleranza, adesione interstrato, dati sulla resistenza agli agenti atmosferici e densità del nucleo-descrive un prodotto ingegnerizzato. Una scheda tecnica che fornisce spessore, densità e colore con la parola "co-estruso" nel nome del prodotto descrive una tavola a due-strati e spera che tu non chieda quali cinque voci mancano.

Per una prospettiva più ampia su come le specifiche dei pannelli in schiuma di PVC interagiscono con i requisiti di fabbricazione nei diversi usi finali, la nostra guida aselezionando il pannello pubblicitario in PVC per la compatibilità di stampafornisce ulteriori dettagli sulle specifiche relativi alle applicazioni di segnaletica ed esposizione.

La co-estrusione è un processo. Uno strato di copertura è un materiale. "Premium" non è nessuno dei due.

Il mercato dei pannelli in PVC co-estruso presenta un problema di vocabolario. La stessa parola-"co-estruso"-descrive un tabellone per interni con rivestimento in PVC-che costa il 15% in più rispetto al Celuka standard e un pannello per segnaletica per esterni con rivestimento in ASA-che costa il 40% in più e offre un insieme di proprietà del materiale fondamentalmente diverse. Chiamare entrambi i prodotti "pannelli in PVC co-estruso" è tecnicamente accurato e funzionalmente privo di significato. Dice all'acquirente che due flussi di fusione si sono incontrati in uno stampo. Non dice all'acquirente di cosa erano fatti quei flussi di fusione, quanto è spesso lo strato di copertura, se il legame tra gli strati sopravvivrà al ciclo termico o se la scheda è adatta all'applicazione per cui viene acquistata.

Il rimedio non è un nome di prodotto più dettagliato. È una serie diversa di domande. Chimica del cappuccio, spessore del cappuccio, adesione interstrato, dati di resistenza agli agenti atmosferici, densità del nucleo. Questi cinque valori richiedono trenta secondi per essere letti su una scheda tecnica e rappresentano la differenza tra una co-estrusione che risolve un problema di prestazioni reale e una scheda a due-strati che costa di più per una funzionalità che non fornisce mai risultati. L'acquirente che li richiede prima di effettuare un ordine specifica un materiale. L'acquirente che accetta "co-estruso, qualità premium" come descrizione sufficiente del prodotto spera che lo strato di copertura sia fatto di qualcosa di utile e scoprirà la risposta nel modo più duro, mesi dopo, quando la tavola sarà già appesa al muro.
